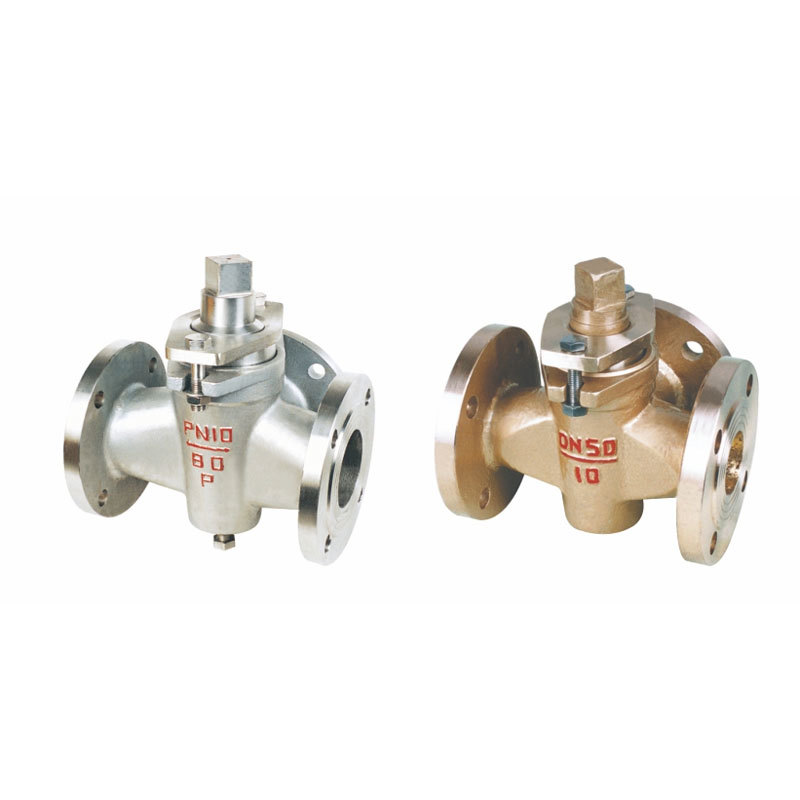

صمام مبس شفة ثلاثي
الكلمات الرئيسية:
تصنيف الانتماء:
وصف المنتج
مواصفات الأداء الرئيسية
| نموذج | الضغط العام PN(MPa) |
اختبار الضغط PS(MPa) | مختومة | الوسائط القابلة للتطبيق | درجة حرارة التشغيل (ج) |
|||||||||||||
| قذيفة | ||||||||||||||||||
| X44W-1.0T | 1.0 | 1.5 | 1.1 | الماء والبخار والنفط | ≤ 100 | |||||||||||||
| X44T-1.0 | 1.0 | 1.5 | 1.1 | الماء والبخار والنفط | ≤ 100 | |||||||||||||
| X44W-1.0 | 1.0 | 1.5 | 1.1 | الغاز والنفط | ≤ 100 | |||||||||||||
| X44W-1.0C | 1.0 | 1.5 | 1.1 | الغاز والنفط | ≤ 200 | |||||||||||||
| X44T-1.0P | 1.0 | 1.5 | 1.1 | حمض النيتريك | ≤ 250 | |||||||||||||
| X44W-1.0R | 1.0 | 1.5 | 1.1 | حمض الخليك | -20 ~ 150 | |||||||||||||
مواد الأجزاء الرئيسية
| اسم الجزء | جسم الصمام | Sizi | غطاء التعبئة | حشو | ||||||||||||||||
| X44W-1.0T | صب النحاس | صب النحاس | صب النحاس | الجرافيت المرن الأسبستوس مغطى بالزيت |
||||||||||||||||
| X44T-1.0 | الحديد الزهر | صب النحاس | الحديد الزهر | |||||||||||||||||
| X44W-1.0 | الحديد الزهر | الحديد الزهر | الحديد الزهر | |||||||||||||||||
| X44W-1.0C | الصلب المصبوب | الصلب المصبوب | الحديد الزهر | |||||||||||||||||
| X44T-1.0P | الكروم والنيكل والتيتانيوم الفولاذ المقاوم للصدأ | الكروم والنيكل والتيتانيوم الفولاذ المقاوم للصدأ | الكروم والنيكل والتيتانيوم الفولاذ المقاوم للصدأ | |||||||||||||||||
| X44W-1.0R | الكروم والنيكل الموليبدينوم والتيتانيوم الفولاذ المقاوم للصدأ | الكروم والنيكل الموليبدينوم والتيتانيوم الفولاذ المقاوم للصدأ | الكروم والنيكل الموليبدينوم والتيتانيوم الفولاذ المقاوم للصدأ | |||||||||||||||||
| الشكل الرئيسي وحجم الاتصال | الوحدة: mm | ||||||||||||||
| نموذج | من من من من من من من يهو ؟ ؟ | ||||||||||||||
| اسم القطر DN (مم) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | B0 | 100 | 125 | 150 | 200 | 250 | 300 | |
| الحجم (مم) |
ل | 145 | 145 | 145 | 165 | 190 | 200 | 230 | 260 | 300 | 350 | 400 | 480 | 530 | 610 |
| د | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 390 | 444 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | |
| D2 | 45 | 55 | 56 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 318 | |
| Z-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-23 | 8-23 | 8-23 | 8-23 | 8-23 | 8-23 | |
| ح | 26 | 34 | 38 | 45 | 55 | 74 | 82 | 95 | 135 | 154 | 172 | 195 | 230 | 263 | |
| ح | 99 | 124 | 133 | 152 | 212 | 260 | 295 | 327 | 425 | 482 | 512 | 605 | 660 | 760 | |
