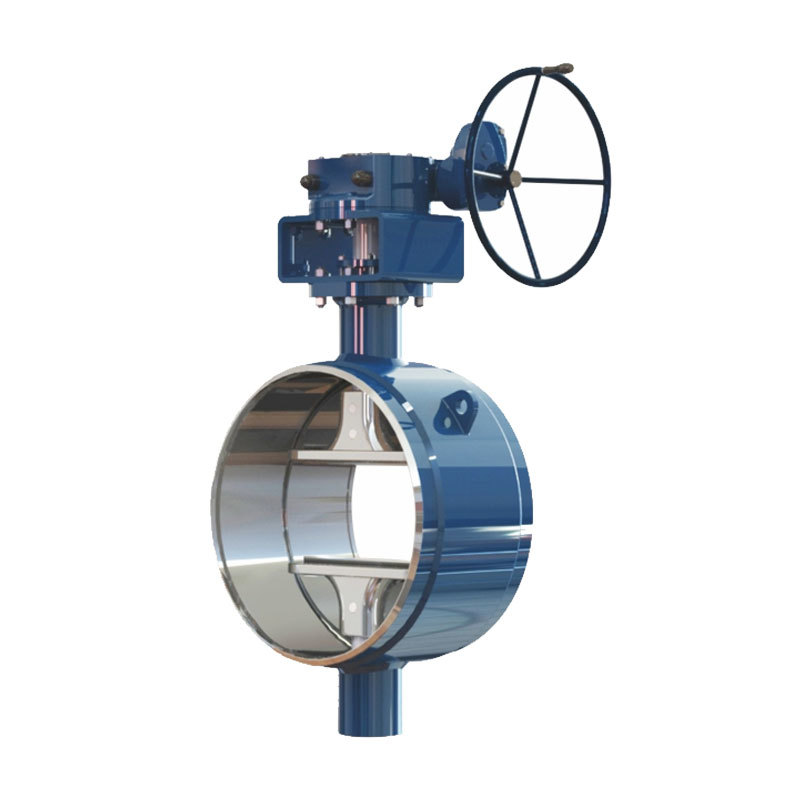

صمامات فراشة اللحام بمعيار الولايات المتحدة
الكلمات الرئيسية:
تصنيف الانتماء:
وصف المنتج
المواد
جسم الصمام: الكربون الصلب ، EN10028-3P355NL1(1.0566)
لوحة الفراشة: الفولاذ المقاوم للصدأ ، ENGX5CrNiMo19-11-2(1.4408)
الختم: سبائك الصلب ، Incoloy 825
عمود الصمام: الفولاذ المقاوم للصدأ ، 17-4PH
غطاء المحور: ASTM B148 C95800 الجرافيت
ختم المحور: حشو الجرافيت المرن
نطاق التطبيق
الضغط: P ≤ 2.5MPa
درجة الحرارة:-40 ~ 300 درجة مئوية
مجال التطبيق: أنابيب البخار ذات درجة الحرارة العالية أو متطلبات ظروف العمل الخاصة
| الشكل الرئيسي وحجم الاتصال | |||||||
| NPS | ل | L1 | أ | ب | H1 | H2 | KV |
| 12" | 270 | 120 | 325 | 303 | 255 | 380 | 6300 |
| 14" | 290 | 140 | 377 | 360 | 296 | 420 | 7400 |
| 16" | 310 | 150 | 426 | 408 | 333 | 464 | 9800 |
| 18" | 330 | 160 | 480 | 462 | 355 | 490 | 12100 |
| 20" | 350 | 170 | 530 | 510 | 318 | 545 | 15600 |
| 24" | 390 | 195 | 630 | 606 | 476 | 622 | 22700 |
| 28" | 430 | 215 | 720 | 692 | 520 | 730 | 31300 |
| 32" | 470 | 233 | 620 | 788 | 615 | 785 | 40700 |
| 36" | 510 | 255 | 920 | 884 | 670 | 830 | 46100 |
| 40" | 550 | 275 | 1020 | 980 | 720 | 920 | 56900 |
| 48" | 630 | 315 | 1220 | 1160 | 770 | 1085 | 65000 |
| 56" | 710 | 355 | 1420 | 1376 | 925 | 1200 | 101000 |
قطر صمام الفراشة في هذه السلسلة أكبر من أو يساوي 900.
إذا كانت هناك متطلبات أخرى لمستوى الضغط أو العيار ، فيرجى الاتصال بالشركة المصنعة أو الوكيل المعين.
