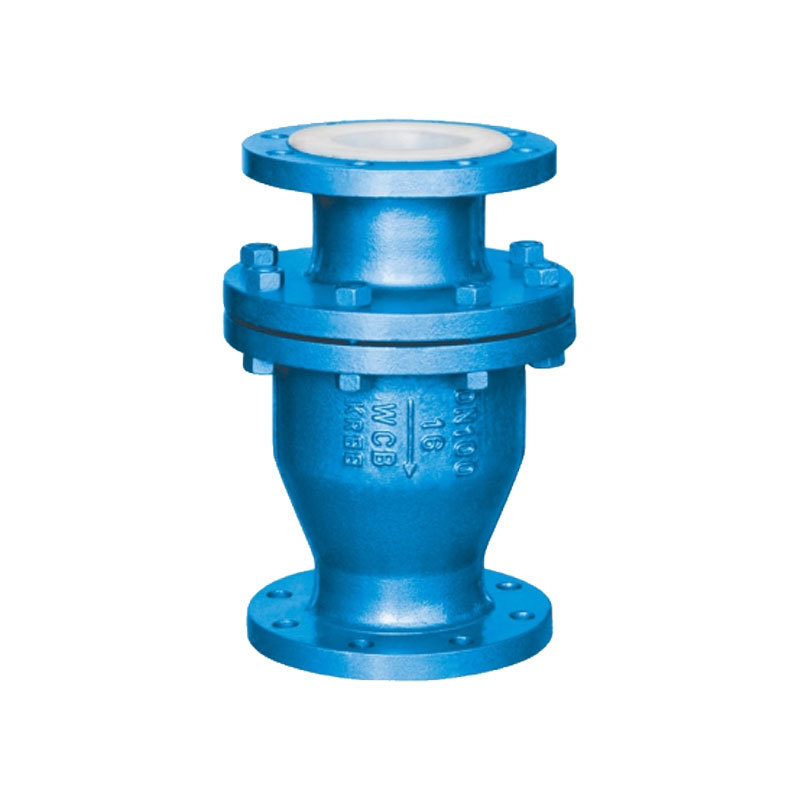

صمام فحص بطانة الفلور
الكلمات الرئيسية:
تصنيف الانتماء:
وصف المنتج
مواصفات الأداء
| نموذج | الضغط العام PN(MPa) | اختبار الضغط Ps(MPa) | الوسائط القابلة للتطبيق | درجة حرارة التشغيل | |||||||||||
| اختبار القشرة | اختبار الختم | ||||||||||||||
| H44J/واي | 0.6 | ٩. ٩ | 0.66 | سائل تآكل عام | ≤ 85 | ||||||||||
| H44J/واي | 1.0 | 1.5 | 1.1 | ||||||||||||
مواد الأجزاء الرئيسية
| اسم الجزء | جسم الصمام العلوي وجسم الصمام السفلي | صمام الصمام | ||||||||
| المواد | الصلب المصبوب ، الحديد الزهر ، الفولاذ المقاوم للصدأ ، البطانة الداخلية ، مبطنة بالفلور ، مبطنة POw | المطاط ، F46 ، PO ، PFA | ||||||||
الشكل الرئيسي وحجم الاتصال
| نموذج | ضغط العمل (MPa) |
مسار الاسم DN (مم |
ل | د | D1 | D2 | Z-Φd | ب | الوزن (كجم) | ||||||
 |
1.0 | 20 | 160 | 105 | 75 | 59 | 4-14 | 128 | واحد | ||||||
| 25 | 160 | 115 | 85 | 68 | 4-14 | 128 | واحد | ||||||||
| 32 | 180 | 140 | 100 | 78 | 4-18 | 150 | 4.5 | ||||||||
| 40 | 200 | 150 | 110 | 88 | 4-18 | 160 | 7 | ||||||||
| 50 | 230 | 165 | 125 | 102 | 4-18 | 178 | 8 | ||||||||
| 65 | 290 | 185 | 145 | 122 | 4-18 | 205 | 10 | ||||||||
| 80 | 310 | 200 | 160 | 133 | 8-18 | 230 | 18 | ||||||||
| 100 | 350 | 220 | 180 | 158 | 8-18 | 255 | 24 | ||||||||
| 125 | 400 | 250 | 210 | 184 | 8-18 | 305 | 30.5 | ||||||||
| 150 | 480 | 285 | 240 | 212 | 8-23 | 344 | 47.5 | ||||||||
| 200 | 500 | 340 | 295 | 268 | 8-23 | 415 | 63.5 | ||||||||
| 0.6 | 250 | 550 | 395 | 350 | 320 | 12-23 | 495 | 96.5 | |||||||
| 0.4 | 300 | 698 | 445 | 400 | 318 | 12-23 | 540 | 144 | |||||||
| 350 | 787 | 505 | 464 | 430 | 16-23 | 620 | 224 | ||||||||
| 400 | 914 | 565 | 515 | 482 | 16-25 | 680 | 254 | ||||||||
| 450 | 978 | 615 | 565 | 532 | 20-25 | واحد | 300 | ||||||||
| 500 | 978 | 670 | 620 | 585 | 22-25 | واحد | 314 | ||||||||
اعتماد المعايير: التصميم والتصنيع: Q/JBGN03 ؛ طول الهيكل: Q/JBGN03 ؛
اتصال شفة: GB/T17241.6(PN1.0MPa)
