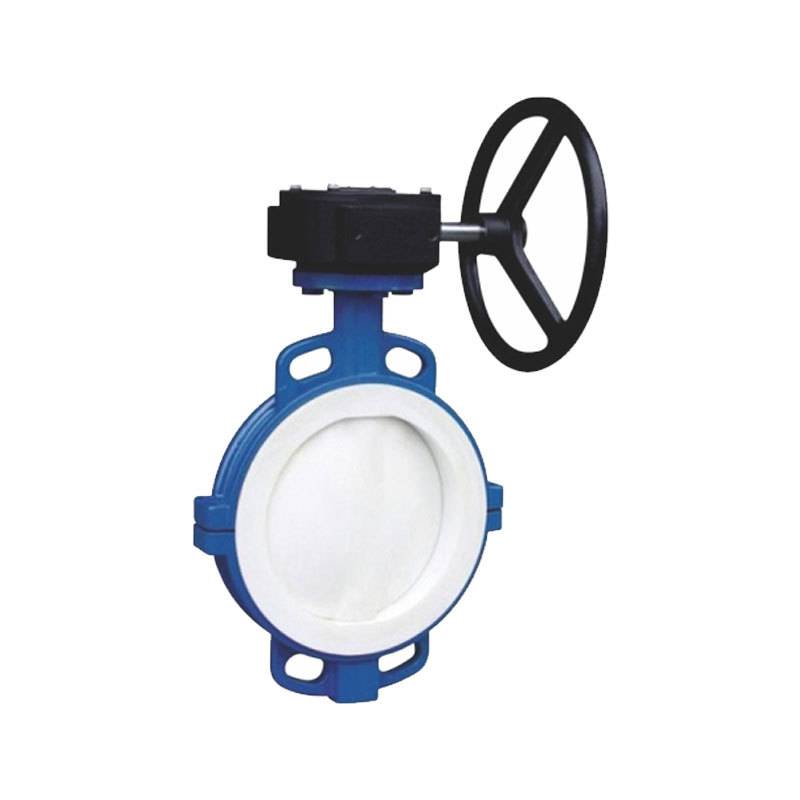

صمام فراشة مبطنة بالفلورايد
الكلمات الرئيسية:
تصنيف الانتماء:
وصف المنتج
FEP(F46) ، PTFE(F4) صمام فراشة مبطنة بالفلور مناسب عند-50 درجة مئوية تركيزات مختلفة من الماء الملكي ، وحمض الكبريتيك ، وحمض الهيدروكلوريك ، وحمض الهيدروفلوريك ، والأحماض العضوية المختلفة ، والأحماض القوية ، والمؤكسدات القوية عند 150 درجة مئوية. FEP مناسب أيضًا لتركيزات مختلفة من المذيبات العضوية القلوية القوية والغازات المسببة للتآكل الأخرى والوسائط السائلة.
مواد الأجزاء الرئيسية
| اسم الجزء | المواد | |
| جسم الصمام العلوي والسفلي | الحديد الزهر ، الصلب الزهر ، الفولاذ المقاوم للصدأ | |
| مقعد الصمام | F46/F4/PFA/PO/مطاط | |
| لوحة الفراشة مع قضيب | الصلب المصبوب ، الفولاذ المقاوم للصدأ ، بطانة F46 ، F3 | |
| حشو | F4 | |
| البطانة | مطاط السيليكون | |
| مقبض توربو | QT400-15 الحديد الزهر | |
معيار صمام الفراشة المبطنة بالفلورايد
| المواصفات الفنية | |
| معايير التصميم | جي بي 12238 |
| طول الهيكل | GB12221 |
| معيار شفة | HG20592 |
| جيجابايت/مكعب | |
| اختبار التفتيش | جيجابايت/T13927 |
| طريقة القيادة | دودة ، يدوي ، كهربائي ، هوائي |
الشكل الرئيسي وحجم الاتصال
| مسار الاسم | القيمة القياسية | القيم المرجعية | |||||||||
| DN | بوصة | ل | د | D1 | D2 | F | ب | Z-Φd | D0 | ح | ث (كلغ) |
| PN0.6(MPa) | |||||||||||
| 40 | 1 1-2 | 33 | 130 | 100 | 80 | 3 | 16 | 4-14 | 160 | 140 | 2.2 |
| 50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4-14 | 200 | 145 | 3.3 |
| 65 | 2 1/ 2 | 46 | 160 | 130 | 110 | 3 | 16 | 4-14 | 250 | 155 | 4 |
| 80 | 3 | 46 | 185 | 150 | 125 | 3 | 18 | 4-18 | 250 | 165 | 5.5 |
| 100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4-18 | 250 | 180 | 7 |
| 125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8-18 | 300 | 203 | 11 |
| 150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8-18 | 300 | 225 | 15.5 |
| 200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8-18 | 200 * | 275 | 47 |
| 250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12-18 | 200 * | 315 | 58 |
| 300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12-23 | 240 * | 348 | 72 |
| 350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12-23 | 240 * | 415 | 82 |
| 400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16-23 | 280 * | 464 | 115 |
| 450 | 18 | 114 | 510 | 550 | 518 | 4 | 28 | 16-23 | 280 * | 500 | 145 |
| 500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 16-23 | 320 * | 530 | 180 |
| 600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20-25 | 320 * | 610 | 220 |
| 700 | 28 | 165 | 620 | 810 | 775 | 5 | 32 | 24-25 | 360 * | 675 | 325 |
| 800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24-30 | 360 * | 805 | 385 |
| 900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24-30 | 380 * | 995 | 430 |
| 1000 | 40 | 216 | 1175 | 1120 | ١٠٨٠ | 5 | 36 | 28-30 | 400 * | 1170 | 650 |
| 1200 | 48 | 254 | ١٤٠٠ | 1340 | 1295 | 5 | 40 | 32-34 | 400 * | 1295 | 788 |
* حجم الحافة D ، D1 ، D2 ، Z-θ d ، f ، b هي أحجام شفة قياسية متصلة بصمام الفراشة ، رمز الحجم في الرسم البياني هو جزء منه فقط.
الشكل الرئيسي وحجم الاتصال
| مسار الاسم | القيمة القياسية | القيم المرجعية | |||||||||
| مم | بوصة | ل | د | D1 | D2 | F | ب | Z-Φd | D0 | ح | ث (كلغ) |
| PN1.0(MPa) | |||||||||||
| 40 | 1 1-2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-18 | 160 | 140 | 2.2 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-18 | 200 | 145 | 3.3 |
| 65 | 2 1/ 2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-18 | 250 | 155 | 4 |
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4-8-18 | 250 | 165 | 5.5 |
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-18 | 250 | 180 | 7 |
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-18 | 300 | 203 | 11 |
| 150 | 6 | 56 | 280 | 240 | 210 | 3 | 24 | 8-23 | 300 | 225 | 15.5 |
| 200 | 8 | 60 | 335 | 295 | 265 | 3 | 26 | 8-23 | 200 * | 275 | 47 |
| 250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-23 | 200 * | 315 | 58 |
| 300 | 12 | 78 | 444 | 400 | 318 | 4 | 28 | 12-23 | 240 * | 348 | 72 |
| 350 | 14 | 78 | 500 | 464 | 428 | 4 | 30 | 16-23 | 240 * | 415 | 82 |
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-25 | 280 * | 464 | 115 |
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-25 | 280 * | 500 | 145 |
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-25 | 320 * | 530 | 180 |
| 600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-30 | 320 * | 610 | 220 |
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-30 | 360 * | 675 | 325 |
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-34 | 360 * | 805 | 385 |
| 900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-34 | 380 * | 995 | 430 |
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-34 | 400 | 1170 | 650 |
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-41 | 400 * | 1295 | 825 |
الشكل الرئيسي وحجم الاتصال
| مسار الاسم | القيمة القياسية | القيم المرجعية | |||||||||
| DN (مم) | NPS (في) | ل | د | D1 | D2 | F | ب | Z-Φd | D0 | ح | ث (كلغ) |
| PN1.6(MPa) | |||||||||||
| 40 | 1 1-2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-18 | 200 | 145 | 2.2 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-18 | 200 | 150 | 3.3 |
| 65 | 2 1/ 2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-18 | 250 | 160 | 4 |
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 8-18 | 250 | 170 | 5.5 |
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 24 | 8-18 | 300 | 185 | 7 |
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 26 | 8-18 | 300 | 210 | 11 |
| 150 | 6 | 56 | 280 | 240 | 210 | 3 | 28 | 8-23 | 200 * | 230 | 15.5 |
| 200 | 8 | 60 | 335 | 295 | 265 | 3 | 30 | 12-23 | 240 * | 285 | 50 |
| 250 | 10 | 68 | 405 | 355 | 320 | 3 | 32 | 12-25 | 240 * | 325 | 62 |
| 300 | 12 | 78 | 464 | 410 | 375 | 4 | 34 | 12-25 | 280 * | 360 | 80 |
| 350 | 14 | 78 | 520 | 470 | 435 | 4 | 38 | 16-25 | 280 * | 430 | 93 |
| 400 | 16 | 102 | 580 | 525 | 485 | 4 | 40 | 16-30 | 320 * | 475 | 130 |
| 450 | 18 | 114 | 640 | 585 | 545 | 4 | 44 | 20-30 | 320 * | 525 | 158 |
| 500 | 20 | 127 | 705 | 650 | 608 | 4 | 46 | 20-34 | 320 * | 565 | 190 |
| 600 | 24 | 154 | 840 | 770 | 718 | 5 | 54 | 20-41 | 360 * | 620 | 231 |
| 700 | 28 | 165 | 910 | 840 | 788 | 5 | 54 | 24-41 | 360 * | 686 | 340 |
| 800 | 32 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-41 | 380 * | 815 | 405 |
| 900 | 36 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-41 | 400 * | 1010 | 450 |
| 1000 | 40 | 216 | 1255 | 1170 | 1110 | 5 | 60 | 28-48 | 400 * | 1185 | 700 |
* حجم الحافة D ، D1 ، D2 ، Z-θ d ، f ، b هي أحجام شفة قياسية متصلة بصمام الفراشة ، رمز الحجم في الرسم البياني هو جزء منه فقط.
* حجم الحافة PN1.0MPa ، DN80 عدد المسام اللولبية z = 4 عند JB78 ، z = 8 عند معايير أخرى.
