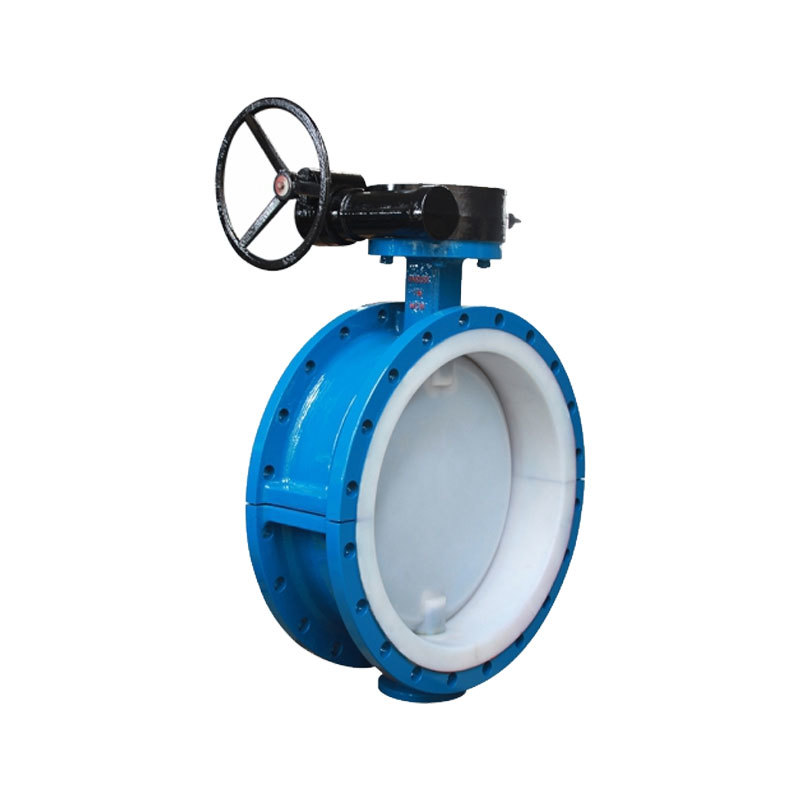

صمام فراشة مبطنة بالفلور
الكلمات الرئيسية:
تصنيف الانتماء:
وصف المنتج
مواد الأجزاء الرئيسية
FEP(F46) ، PTFE(F4) صمام فراشة مبطنة بالفلور مناسب عند-50 درجة مئوية تركيزات مختلفة من الماء الملكي ، وحمض الكبريتيك ، وحمض الهيدروكلوريك ، وحمض الهيدروفلوريك ، والأحماض العضوية المختلفة ، والأحماض القوية ، والمؤكسدات القوية عند 150 درجة مئوية. FEP مناسب أيضًا لتركيزات مختلفة من المذيبات العضوية القلوية القوية والغازات المسببة للتآكل الأخرى والوسائط السائلة.
معيار صمام الفراشة المبطنة بالفلورايد
| المواصفات الفنية | |
| معايير التصميم | جي بي 12238 |
| طول الهيكل | GB12221 |
| معيار شفة | HG20592 |
| جيجابايت/مكعب | |
| اختبار التفتيش | جيجابايت/T13927 |
| طريقة القيادة | دودة ، يدوي ، كهربائي ، هوائي |
مواد المكونات الرئيسية
| الرقم التسلسلي | اسم الجزء | الحديد الزهر الرمادي | الصلب المصبوب | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ منخفض الكربون للغاية | ||
| Z | ج | P | ص | PL | RL | ||
| 1 | جسم الصمام ، غطاء الصمام | QT450-10 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | لوحة الفراشة | WCB | CF8 | CF8M | CF3 | CF3M | |
| 3 | جذع الصمام | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 4 | بطانة/مقعد الصمام | PTFE(F4)PCTFE (3)FEP(F46)PFA (可من F4)PPPo | |||||
| 5 | السحابات | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | |
| 6 | حشو | السليكوون (F4) | السليكوون (F4) | السليكوون (F4) | |||
| 7 | غطاء التعبئة | WCB | CF8 | CF8M | CF3 | CF3M | |
| 8 | حامل | WCB | CF8 | CF8 | |||
| 9 | مسامير التثبيت | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 10 | الجوز | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
الشكل الرئيسي وحجم الاتصال
| مسار الاسم | القيمة القياسية | القيم المرجعية | |||||||||||
| DN (مم) | NPS (في) | ل | د | D1 | D2 | F | ب | Z-Φd | D0 | ح | H1 | ث (كلغ) | |
| PN1.0(MPa) | |||||||||||||
| 40 | 1 1-2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-18 | 160 | 140 | 10 | ||
| 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-18 | 200 | 160 | 12 | ||
| 65 | 2 1/ 2 | 102 | 180 | 145 | 120 | 3 | 20 | 4-18 | 250 | 165 | 14 | ||
| 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-18 | 250 | 170 | 16 | ||
| 100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-mal18 | 300 | 180 | 18 | ||
| 125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-mal18 | 300 | 275 | 20 | ||
| 150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-23 | 200 | 295 | 38 | ||
| 200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-23 | 200 | 320 | 74 | ||
| 250 | 10 | 165 | 390 | 350 | 320 | 3 | 28 | 12-23 | 240 | 385 | 105 | ||
| 300 | 12 | 178 | 444 | 400 | 318 | 4 | 28 | 12-23 | 240 | 390 | 142 | ||
| 350 | 14 | 190 | 500 | 464 | 428 | 4 | 30 | 16-23 | 240 | 464 | 179 | ||
| 400 | 16 | 216 | 565 | 515 | 482 | 4 | 32 | 16-25 | 280 | 510 | 220 | ||
| 450 | 18 | 222 | 615 | 565 | 532 | 4 | 32 | 20-25 | 280 | 540 | 268 | ||
| 500 | 20 | 229 | 670 | 620 | 585 | 4 | 34 | 20-25 | 320 | 570 | 318 | ||
| 600 | 24 | 267 | 780 | 725 | 685 | 5 | 36 | 20-30 | 320 | 660 | 608 | ||
| 700 | 28 | 292 | 895 | 840 | 800 | 5 | 40 | 20-30 | 360 | 710 | 1050 | ||
| 800 | 32 | 318 | 1010 | 950 | 905 | 5 | 44 | 24-34 | 360 | 780 | 1320 | ||
| 900 | 36 | 330 | 1110 | 1050 | 1005 | 5 | 46 | 28-2-34 | 380 | 885 | 1795 | ||
| 1000 | 40 | 410 | 1220 | 1160 | 1110 | 5 | 50 | 28-2-34 | 400 | 990 | 1900 | ||
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-2-41 | |||||
الشكل الرئيسي وحجم الاتصال
| مسار الاسم | القيمة القياسية | القيم المرجعية | |||||||||||
| DN (مم) | NPS (في) | ل | د | D1 | D2 | F | ب | Z-Φd | D0 | ح | H1 | ث (كلغ) | |
| PN1.6(MPa) | |||||||||||||
| 40 | 1 1-2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-18 | 160 | 140 | 10 | ||
| 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-18 | 200 | 160 | 12 | ||
| 65 | 2 1/ 2 | 102 | 180 | 145 | 120 | 3 | 20 | 4-18 | 250 | 165 | 13 | ||
| 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 8-mal18 | 260 | 170 | 14 | ||
| 100 | 4 | 127 | 215 | 180 | 155 | 3 | 24 | 8-mal18 | 300 | 180 | 16 | ||
| 125 | 5 | 140 | 245 | 210 | 185 | 3 | 26 | 8-mal18 | 300 | 275 | 18 | ||
| 150 | 6 | 140 | 280 | 240 | 210 | 3 | 28 | 8-23 | 200 | 295 | 42 | ||
| 200 | 8 | 152 | 335 | 295 | 265 | 3 | 30 | 12-23 | 200 | 320 | 78 | ||
| 250 | 10 | 165 | 405 | 355 | 320 | 3 | 32 | 12-25 | 240 | 385 | 120 | ||
| 300 | 12 | 178 | 464 | 410 | 318 | 4 | 34 | 12-25 | 240 | 390 | 145 | ||
| 350 | 14 | 190 | 520 | 470 | 428 | 4 | 38 | 16-25 | 240 | 464 | 202 | ||
| 400 | 16 | 216 | 580 | 525 | 482 | 4 | 40 | 16-30 | 280 | 510 | 235 | ||
| 450 | 18 | 222 | 640 | 585 | 532 | 4 | 44 | 20-30 | 280 | 540 | 318 | ||
| 500 | 20 | 229 | 705 | 650 | 585 | 4 | 46 | 20-mal34 | 320 | 570 | 420 | ||
| 600 | 24 | 267 | 840 | 770 | 685 | 5 | 54 | 20-2-41 | 320 | 660 | 750 | ||
| 700 | 28 | 292 | 910 | 840 | 800 | 5 | 54 | 24-2-41 | 360 | 710 | 1028 | ||
| 800 | 32 | 318 | 1020 | 950 | 905 | 5 | 54 | 24-2-41 | 380 | 780 | 1680 | ||
| 900 | 36 | 330 | 1120 | 1050 | 1005 | 5 | 54 | 28-2 41 | 400 | 885 | 1815 | ||
| 1000 | 40 | 410 | 1255 | 1170 | 1110 | 5 | 60 | 28-2-48 | 500 | 990 | 2050 | ||
