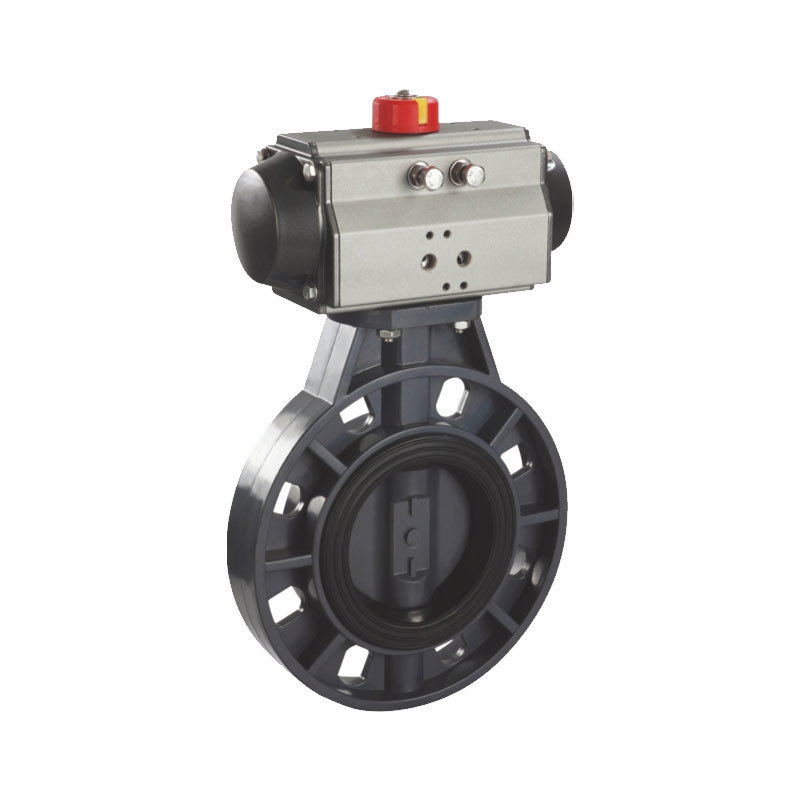

صمام فراشة بلاستيكية تعمل بالهواء المضغوط
الكلمات الرئيسية:
تصنيف الانتماء:
وصف المنتج
عزم الدوران المنخفض للغاية جميل وعالي القوة مقاومة للتآكل وعمر طويل
◎ النمط الأوروبي ، القرص المكشوف ، تحديد المواقع بدقة ؛
◎ مقبض واسع للغاية ، البطانات المعدنية مطعمة عند توصيل المقبض وساق الصمام ؛
◎ نائب ثلاثي الشوكة ، قوي ودائم ؛
◎ يتم ترصيع جسم الصمام التقني الحاصل على براءة اختراع ومقعد الصمام ككل لضمان عزم دوران منخفض ؛
◎ الاستبدال أكثر ملاءمة.
اعتماد المعايير
| المواصفات | ، (2 "-8") | |||
| ضغط العمل | و/سم مربع | |||
| DN2006kg/سم مربع | ||||
| المواد | PVC ، CPVC ، PPG | |||
| FRPP ، PPH ، ، ABS ، PE | ||||
| المعايير | المعيار الوطني GB المعيار الألماني DIN المعيار الأمريكي ANSI المعيار الياباني JIS | |||
| CNS منطقة تايوان | ||||
مواد الأجزاء الرئيسية
| لا. | جزء | ماتيلال | الكمية | |
| 1 | جسم الصمام | PVC ، CPVC ، PPG ، PPh | 1 | |
| 2 | مقعد الصمام | EPDM ، FPM | 1 | |
| 3 | لوحة الصمامات | PVC ، CPVC ، PPG ، PPh | 1 | |
| 4 | حلقة O | EPDM ، FPM | 2 | |
| 5 | جذع الصمام | فولاذ ، 304,316 | 1 | |
| 6 | كتلة الملف | ABS | 1 | |
| 7 | قرص السمت | ABS | 1 | |
| 8 | المسمار | فولاذ | 4 | |
| 9 | غطاء المسمار | ABS | 4 | |
| 10 | مقبض | ABS | 1 | |
| 11 | الربيع | 304 | 1 | |
| 12 | نائب | ABS | 1 | |
| 13 | المسامير | فولاذ | 1 | |
| 14 | البراغي | ستي | 1 | |
| 15 | غطاء العلامة التجارية | ABS | 1 | |
| 16 | اللافتات | ABS | 1 | |
الشكل الرئيسي وحجم الاتصال
| مقبض فراشة صمام الرسم البياني | ||||||||
| الحجم | بوصة | 2" | 1 1-2" | 3" | 4" | 5" | 6" | 8" |
| DN | 65 | 65 | 80 | 100 | 125 | 150 | 200 | |
| ΦD | 160 | 180 | 196 | 228 | 258 | 287 | 344 | |
| ج. ب د. ΦD 1 |
دين | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| أنسي | 121 | 140 | 152 | 191 | 216 | 241 | ٢٩٨ | |
| JIS | 120 | 140 | 150 | 175 | 210 | 240 | 290 | |
| Φd | 48 | 63 | 78 | 98 | 122 | 146 | 199 | |
| ل | 43 | 46 | 49 | 54 | 64 | 70 | 88 | |
| -1 | 124 | 124 | 124 | 124 | 170 | 170 | 170 | |
| ل | 190 | 190 | 240 | 240 | 310 | 310 | 310 | |
| ث | 55 | 55 | 55 | 55 | 72 | 72 | 72 | |
| H1 | 100 | 112 | 120 | 140 | 168 | 181 | 215 | |
| H2 | 143 | 155 | 172 | 194 | 223 | 239 | 280 | |
| ح | 223 | 245 | 270 | 380 | 352 | 318 | 452 | |
| ن-Φ | دين | 4-19 | 4-19 | 8-19 | 8-19 | 8-19 | 8-23 | 8-23 |
| أنسي | 4-19 | 4-19 | 4-19 | 8-19 | 8-19 | 8-23 | 8-23 | |
| JIS | 4-19 | 4-19 | 8-19 | 8-19 | 8-19 | 8-23 | 12-23 | |
| ه | PSI | 150 | 150 | 150 | 150 | 150 | 150 | 100 |
| MPa | 1 | 1 | 1 | 1 | 1 | 1 | 0.6 | |
