300X صمام فحص مغلق
الكلمات الرئيسية:
تصنيف الانتماء:
وصف المنتج
الهيكل والاستخدامات
يستخدم الصمام بشكل أساسي عند مخرج مضخة المياه لنظام إمداد المياه لمنع التدفق العكسي للوسائط ومطرقة المياه وصدمات المياه. يحتوي الصمام على ثلاث وظائف: الصمام الكهربائي والصمام المضاد ومزيل المطرقة المائية ، والتي يمكن أن تحسن بشكل فعال سلامة وموثوقية نظام إمدادات المياه ، ودمج المبادئ الفنية للفتح البطيء والإغلاق السريع والإغلاق البطيء لإزالة مطرقة الماء. لمنع توليد مطرقة المياه للمضخة ومطرقة المياه لإيقاف المضخة ، ما عليك سوى تشغيل مضخة المياه لفتح وإغلاق كهربائي ، ويمكن فتح الصمام وإغلاقه تلقائيًا وفقًا لإجراءات تشغيل مضخة المياه. الصمام لديه تدفق كبير ، وفقدان ضغط صغير ، وأداء ختم موثوق. التثبيت والصيانة والتصحيح والتفتيش مريحة وعمر خدمة طويل.

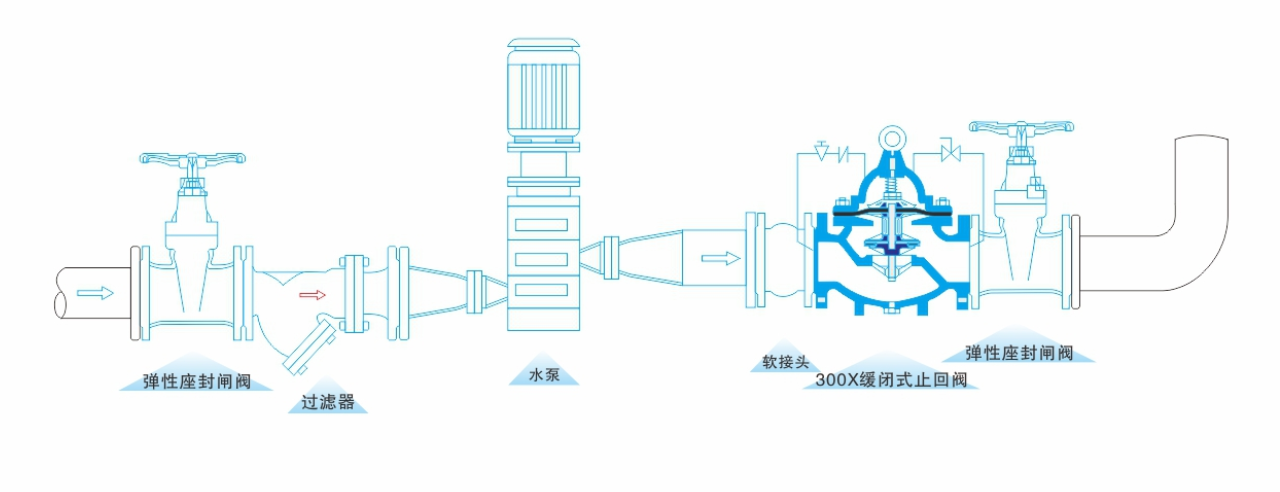

تركيب تخطيطي
الشكل الرئيسي وحجم الاتصال
| مسار الاسم DN (مم) |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| ل | 180 | 180 | 180 | 203 | 203 | 215 | 241 | 292 | 330 | 356 | 450 | 500 | 560 | 630 | 700 | 780 | 850 | 980 | |
| PN10 | د | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 390 | 444 | 500 | 565 | 615 | 670 | 780 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 464 | 515 | 565 | 620 | 725 | |
| ابل 16 | د | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 464 | 520 | 580 | 640 | 705 | 840 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | |
| ابل 25 | د | 105 | 110 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 | 660 | 730 | 840 |
| D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | 600 | 660 | 770 | |
| ح | 172 | 172 | 172 | 265 | 265 | 310 | 350 | 464 | 520 | 570 | 695 | 780 | 905 | 1025 | ١٠٨٠ | 1030 | 1135 | 1270 | |
| H1 | 106 | 106 | 106 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 610 | 665 | 725 | |
ملاحظة: قم بتثبيت صمام بوابة ختم المقعد المرن أو صمام الفراشة في الرسم التخطيطي ، يوصى باختيار صمام الفراشة DN350.
